一插上电源适配器后

19v直流电压经过PL1和保险PF1

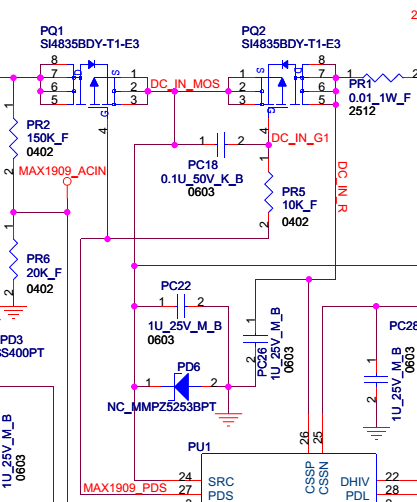

一路经过电阻分压流到芯片PU1的第3脚ACIN,此时芯片侦测到电源适配器

一路流到芯片第1脚DCIN，19v给PU1供电

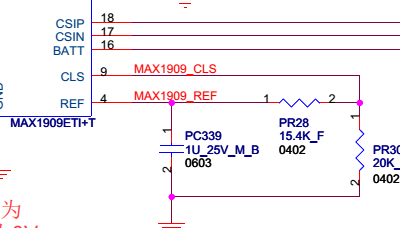

然后芯片第4脚产生一个参考电压

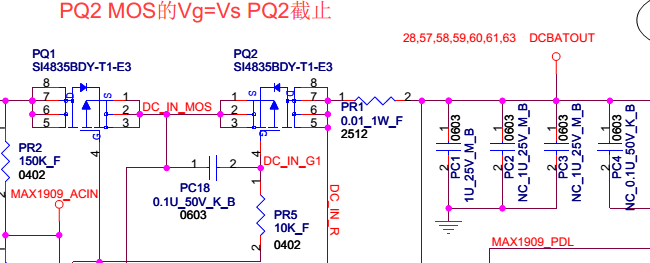

然后芯片的第27脚PDS产生一个9v的电压给mos管PQ1，PQ2的第4脚

同时芯片第24脚产生一个19v的电压给MOS管的123脚，p型MOS管的g<s级，mos管导通

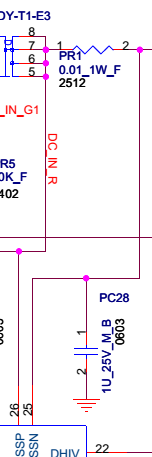

19v经过PQ1，PQ2经过PR1精密电阻（电流传感器）变成DCBATOUT

25 脚SSN,26脚SSP,侦测主板电流。
