功能课

第二节：内存电路

首先我们看下主板框架：

内存的作用：

完成数据的中转，任何指令在送给CPU之前先要经过内存转换成CPU所能识别的数据，同时内存执行CPU所分配的任务。

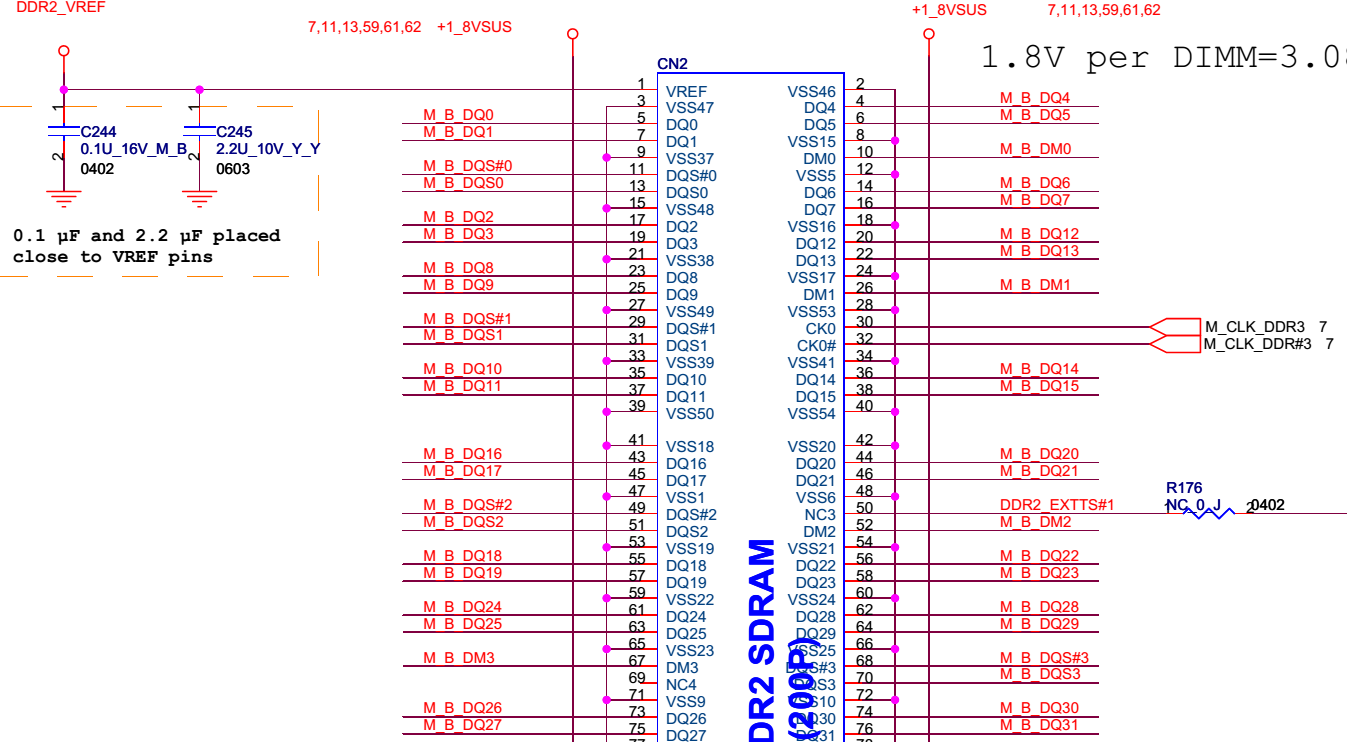

内存的引脚功能来介绍：system:系统

内存分为哪几种类型：memory:内存

SDR         DDR           DDR2          DDR3

3.3V         2.5V           1.8V           1.5V

1：M-B-DQ:{0..63}内存和北桥之间互相传输的数据线，总共有64根，这64根二极体值一样。

2:M-B-A:{0..13}这是北桥和内存之间互相传输的地址信号线，共14根，二极体值一样。

3:M-B-DM{0..7}二极体值一样

4:M-B-DQS{0..7}二极体值一样

5:M-B-DQS#{0..7}二极体值一样

这统称为内存和北桥之间互相传输的信号线。

6：内存的主供电：+1.8Vsus

7:内存的参考电压：DDR-VREF   0.9v

8:M-CLK-DDR2:

北桥发送给内存的工作频率

9：SMB_DATA-SUS 这是系统管理总线，是北桥和内存之间互相识别的总线，该总线有一根时钟线和一根数据线组成。二极体值一样，电压都是3.3V

SMB-CLK-SUS

10：内存的副供电：+3vrun

内存的故障检修：

它会引起的故障现象：不开机，

首先我们要确认故障范围：当CPU自检到内存通不过时，此时诊断卡的代码会显示：笔记本会显示：2E,2C,2A,38，F0，E0，43，台式机会显示：B0….C0….D0……E0….,同时蜂鸣器会发出“滴滴”或长叫“滴………………”或者电流表的电流跳变2—3次。依次现象我们断定是内存的问题。

维修方法：

1：重插内存

2：清理内存槽的灰尘

3：换条内存试

4：用橡皮擦擦试内存的金手指，

5：用假负载量测北桥是否有问题。
